มุมสัมผัสมาตรฐานระหว่างวงแหวนกับลูกปืนของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมี 3 แบบ คือ 15/25 และ 40 องศา ยิ่งมุมสัมผัสมีขนาดใหญ่เท่าใด ความสามารถในการรับน้ำหนักในแนวแกนก็จะยิ่งมากขึ้นเท่านั้น ยิ่งมุมสัมผัสมีขนาดเล็กเท่าใด ก็ยิ่งเอื้อต่อการหมุนด้วยความเร็วสูงมากขึ้นเท่านั้น ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดียวสามารถรับน้ำหนักในแนวรัศมีและโหลดตามแนวแกนได้การรวมฐานข้อมูล, ชุดค่าผสม DFและสองแถวตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสามารถรับภาระในแนวรัศมีและโหลดตามแนวแกนแบบสองทิศทางDT รวมกันเหมาะสำหรับโอกาสที่มีการโหลดตามแนวแกนขนาดใหญ่และการรับน้ำหนักของตลับลูกปืนเดี่ยวไม่เพียงพอตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม ACHที่มีเส้นผ่านศูนย์กลางลูกเล็กและหลายลูก ใช้สำหรับสภาพการทำงานที่มีความเร็วสูง และส่วนใหญ่จะใช้สำหรับแกนหมุนของเครื่องมือกล

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 719/530 MPสามารถประกอบเป็นชุดค่าผสม DB หรือชุดค่าผสม DF หรือชุดค่าผสมสากลได้ มีการใช้กันอย่างแพร่หลายสำหรับแกนหมุนของเครื่องจักร

Angular Contact Ball Bearing 719-530 MP P4

ประเภทแบริ่ง	ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดียว
พิมพ์หมายเลข	719/530 ส.ส. P5
มิติ	ID 530 x OD 710 x 82mm
เกรดแม่นยำ	P5, เอสพี, พี4,
ซีล	ไม่มีแมวน้ำ
กรง	กรงทองเหลือง
อัตราโหลดพื้นฐาน Cr (kN)	556
อัตราโหลดพื้นฐาน Cor (kN)	1206
น้ำหนัก	92 กก.
พิมพ์ชุด	719 ซีรีส์
แอปพลิเคชัน:	สปินเดิลของเครื่องมือกล แท่นเจาะ เครื่องจักรอาหาร หัวทำดัชนี หอหล่อเย็นเสียงรบกวนต่ำ อุปกรณ์เคลือบ ฯลฯ

ตรวจสอบรุ่นอื่นๆ ของตลับลูกปืนแบบสัมผัสเชิงมุม

ป้ายกำกับยอดนิยม: ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 719/530 mp.p5, China, ผู้ผลิต, โรงงาน, ปรับแต่ง, ขาย

พิมพ์หมายเลข	d	D	B	Cr	คอร์	น้ำหนัก (กิโลกรัม	da	ดา	จาระบี	น้ำมัน
71920	100	140	20	60.6	65.5	0.8	106	134	8500	14000
71922	110	150	20	62.4	72	0.86	116	144	8000	13000
71924	120	150	20	24.7	25.5	1.15	116	144	10000	15000
71926	130	180	24	92.3	108	1.55	137	173	7000	11000
71928	140	190	24	95.6	116	1.65	147	183	6700	10000
71930	150	210	28	90	120	3	160	200	6300	9500
71932	160	220	28	109	129	3	170	210	6000	9000
71934	170	230	28	110	140	3.3	179	221	5600	8500
71938	190	260	33	139	177	4.45	199	255	5000	7500
71940	200	280	38	150	210	7.1	212	268	4300	6000
71944	220	300	38	200	250	7.2	232	288	3800	5600
71948	240	320	38	203	285	8.37	252	308	3200	4800
71952	260	360	46	242	345	13.5	272	348	1300	1800
71956	280	380	46	226	337	15	292	368	1100	1600
71964	320	440	56	350	550	25.5	334	426	800	1000
71968	340	460	56	292	510	27.5	354	446	800	1000
71972	360	480	56	350	600	29			800	1000
71976	380	520	65	369	661.5	40.5	395	505	850	1200
71980	400	540	65	380.7	702	42	415	525	800	1100
71984	420	560	65	327	603	44.5	435	545	700	950
71988	440	600	74	456.3	936	61	455	585	750	1000
71992	460	620	74	456	936	58	475	605	750	900
719/500	530	670	78	498	1098	78	518	652	630	850
719/530	560	710	82	556	1206	92	558	692	1000	1500
719/560	600	750	85	533	1161	105	578	732	560	750
719/600	630	800	90	644	1557	125	618	782	900	1300
719/710	750	950	106	767	1980	195	733	927	800	1100

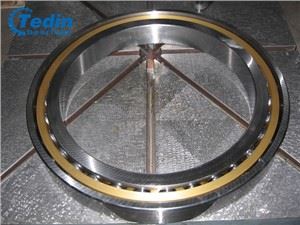

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 719/530 MP.P5
