คำอธิบาย

พารามิเตอร์ทางเทคนิค

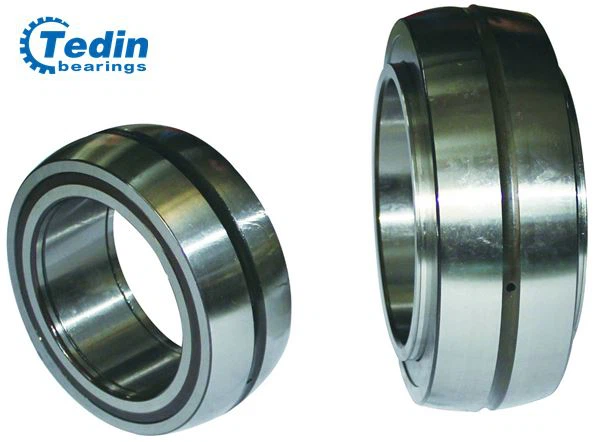

แบริ่งลูกกลิ้งทรงกระบอกทรงกลมเต็มรูปแบบ

(ซีรีส์ SL05 และซีรีส์ SL06)

แบริ่งลูกกลิ้งทรงกระบอกทรงกลมเสริมเต็ม (SL05 ซีรีส์และ SL06 ซีรีส์) เป็นแบริ่งลูกกลิ้งทรงกระบอกสองแถวพร้อมวงแหวนรอบนอกทรงกลม

แถวคู่ลูกกลิ้งทรงกระบอกเสริมเต็มแบริ่ง:

แบริ่งลูกกลิ้งทรงกระบอกแบบเต็มแถวสองแถวทั้งหมดมาพร้อมกับร่องหล่อลื่นที่มีรูในวงแหวนรอบนอกซึ่งช่วยให้การหล่อลื่นเข้าสู่พื้นที่การหมุนของลูกกลิ้งทรงกระบอกแต่ละแถวได้อย่างเต็มที่ วงแหวนด้านในของการออกแบบ NNC, NNCL และ NNCF มีครีบนำทางสามแบบเพื่อให้แน่ใจว่าลูกกลิ้งทรงกระบอกมีความแม่นยำในการนำทาง พวกเขาแยกความแตกต่างตามจำนวนครีบนำทางและแหวนล็อกในวงแหวนรอบนอก ส่วนประกอบเหล่านี้หยุดองค์ประกอบที่กลิ้งหลุดออกมา

Double row full complement cylindrical roller bearings

NNFชุด:เทียบเท่าประเภท INASL04ชุด

- วงแหวนรอบนอกเดี่ยวพร้อมหน้าแปลนกลาง

-2 วงแหวนด้านในที่เหมือนกันพร้อมกับสปริงโลหะ

- ร่องน้ำมันและรูในวงแหวนทั้งสอง

-PP: ปิดผนึกและหล่อลื่น

-2NR: แหวนล็อค 2 วง

- ตำแหน่งแบริ่ง

ซีรีส์ NNC: ซีรีส์ INA ชนิด SL01 เทียบเท่า

- วงแหวนรอบนอกสองวงพร้อมหน้าแปลนในตัว

- วงแหวนด้านในมี 3 หน้าแปลน

- ร่องน้ำมันและรูในวงแหวนรอบนอก

- ตำแหน่งแบริ่ง

ซีรี่ส์ NNCF: ซีรีส์ INA เทียบเท่า SL1850

- วงแหวนรอบนอกแบบเดี่ยวพร้อมหน้าแปลนเดียว

- วงแหวนด้านนอกตั้งอยู่พร้อมกับแหวนล็อคหนึ่งอัน

- วงแหวนด้านในมี 3 หน้าแปลน

- ร่องน้ำมันและรูในวงแหวนรอบนอก

-Semi ค้นหาแบริ่ง

ซีรีส์ NNCL: ซีรีส์ INA ชนิด SL02 เทียบเท่า

- วงแหวนรอบนอกแบบเดี่ยวไม่มีหน้าแปลน

- วงแหวนด้านนอกตั้งอยู่พร้อมสปริงกลาง

- วงแหวนด้านในมี 3 หน้าแปลน

- ร่องน้ำมันและรูในวงแหวนรอบนอก

- ไม่ระบุตำแหน่งแบริ่ง

UNNC และ UNNCL series: เทียบเท่า INA type SL05 และ SL06 series

Spherical Full Complement Cylindrical Roller Bearings 1 spherical full comlement cylindrical roller bearings

แบริ่งลูกกลิ้งทรงกระบอกทรงกลมเสริมเต็ม (SL05, SL06 series)
ค้นหาแบริ่ง	ตลับลูกปืนแบบไม่ระบุตำแหน่ง	ขนาด (mm)						มิติการติดตั้ง d1	น้ำหนัก (กิโลกรัม)
ค้นหาแบริ่ง	ตลับลูกปืนแบบไม่ระบุตำแหน่ง	d	เส้นผ่าศูนย์กลางลูก K	B/C	B1	rs	S1	มิติการติดตั้ง d1	น้ำหนัก (กิโลกรัม)
SL05016E		80	120	45		1.1		94	1.7
	SL06016E	80	120	45	55	1.1	2.5	88	1.8
SL05018E		90	140	50		1.5		106	2.8
	SL06018E	90	140	50	60	1.5	2.5	100	2.95
SL05020E		100	150	55		1.5		116	3.3
	SL06020E	100	150	55	65	1.5	2.5	110	3.45
SL05022E		110	170	60		2		130	4.9
	SL06022E	110	170	60	75	2	5	124	5.2
SL05024E		120	180	60		2		138	5.2
	SL06024E	120	180	60	75	2	5	132	5.5
SL05026E		130	200	65		2		154	7.4
	SL06026E	130	200	65	80	2	5	146	7.8
SL05028E		140	210	70		2		160	8.2
	SL06028E	140	210	70	85	2	5	152	8.55
SL05030E		150	225	75		2.1		175	10
	SL06030E	150	225	75	90	2.1	5	166	10.5
SL05032E		160	240	90		2.1		184	13.7
	SL06032E	160	240	90	110	2.1	7.5	175	14.3
SL05034E		170	260	95		2.1		196	17.4
	SL06034E	170	260	95	115	2.1	7.5	186	18.1
SL05036E		180	280	100		2.1		210	22.1
	SL06036 จ	180	280	100	120	2.1	7.5	200	23
SL05038 จ		190	290	110		2.1		222	25.1
	SL06038 จ	190	290	110	135	2.1	10	212	26.5
SL05040 จ		200	310	115		2.1		234	30.5
	SL06040 จ	200	310	115	140	2.1	10	222	32
SL05044 จ		220	340	125		3		262	40
	SL06044 จ	220	340	125	150	3	10	248	42
SL05048 จ		240	360	130		3		278	44
	SL06048 จ	240	360	130	155	3	10	266	46
