ตลับลูกปืนหมุนและตลับลูกปืนเม็ดกลม-มีความคล้ายคลึงกันทั้งในด้านฟังก์ชันและโครงสร้าง- เช่น ทั้งสองตลับลูกปืนมีความแข็งแกร่งสูง ความแม่นยำสูง ประสิทธิภาพของตลับลูกปืนดีเยี่ยม และความเร็วในการหมุนสูง อุปกรณ์เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสูง-จำนวนมากขึ้นเรื่อยๆ- เช่น โต๊ะจัดทำดัชนี CNC, เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง และเครื่องเจียรแนวตั้ง-กำลังเปลี่ยนจากการออกแบบแบบเดิมๆ มาใช้ประสิทธิภาพที่เหนือกว่าที่นำเสนอโดย-แบริ่งลูกกลิ้งและแบริ่งแกว่งที่มีความแม่นยำสูง-
ความแตกต่างระหว่างตลับลูกปืนแบบไขว้-และตลับลูกปืนแบบแกว่ง
ข้อดีของการแกว่งแบริ่ง: โครงสร้าง:
ตลับลูกปืนแบบแกว่งเรียกอีกอย่างว่าตลับลูกปืนแบบหมุน บางคนใช้คำว่า "แบริ่งหมุน" และ "แบริ่งแกว่ง" แทนกันได้ โดยทั่วไปชุดขับเคลื่อนการแกว่งจะประกอบด้วยเฟืองตัวหนอน แบริ่งการแกว่ง ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆ
การติดตั้ง:
ตลับลูกปืนแบบแกว่งจำเป็นต้องติดตั้งลูกกลิ้งและตัวเว้นระยะอย่างถูกต้อง ลูกกลิ้งทรงกระบอกและตัวเว้นระยะแบบวงกลมที่เลือกไว้จะถูกวางตามแนวร่องน้ำ เมื่อวางตำแหน่งลูกกลิ้งทรงกระบอกที่อยู่ติดกัน แกนของพวกมันจะต้องตั้งฉากกัน และต้องวางตัวเว้นระยะระหว่างลูกกลิ้งทุกๆ สองลูกกลิ้ง
ลักษณะเฉพาะ:
ด้วยแบริ่งแกว่งที่ทำหน้าที่เป็นส่วนประกอบหลัก ชุดประกอบจึงสามารถทนต่อแรงตามแนวแกน โหลดในแนวรัศมี และโมเมนต์การพลิกคว่ำไปพร้อมๆ กัน
การใช้งาน:
แบริ่งแกว่งใช้เป็นหลักใน: รถเครนรถบรรทุก, รถเครนรถไฟ, รถเครนท่าเรือ, รถเครนทางทะเล, รถเครนโลหะ, รถเครนตู้คอนเทนเนอร์, รถขุด, เครื่องบรรจุ, อุปกรณ์บำบัดด้วยคลื่น CT นิ่ง-, อุปกรณ์นำทาง, ฐานเสาอากาศเรดาร์, เครื่องยิงขีปนาวุธ, รถถัง, หุ่นยนต์, ร้านอาหารแบบหมุนได้ และอุปกรณ์ที่คล้ายกัน
ตลับลูกปืนแบบแกว่งมีความแข็งแกร่งสูงกว่าและระดับเสียงรบกวนในการทำงานต่ำกว่าเมื่อเทียบกับตลับลูกปืนลูกกลิ้งแบบไขว้- ด้วยเหตุนี้ ในสภาพแวดล้อมการทำงานที่มีความแม่นยำสูง-และมีเสียงรบกวนต่ำ- การแกว่งตลับลูกปืนจึงเป็นทางเลือกที่เหนือกว่า

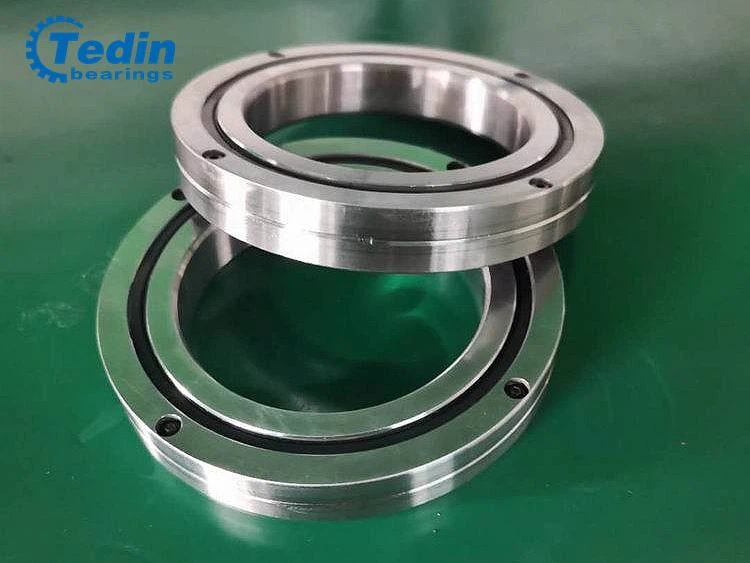

ข้อดีของตลับลูกปืนลูกกลิ้งแบบไขว้-
โครงสร้าง:
ตลับลูกปืนเม็ดกลม-เป็นตลับลูกปืนชนิดพิเศษ
การติดตั้ง:
เนื่องจากวงแหวนด้านในหรือด้านนอกแบบแยกของ-แบริ่งลูกกลิ้งขวางถูกยึดไว้ด้วยวงแหวนลูกกลิ้งแบบกากบาท- (แหวนยึด) หลังจากติดตั้งลูกกลิ้งและตัวเว้นระยะแล้ว- ดังนั้นจึงป้องกันไม่ให้ส่วนของวงแหวนแยก-ขั้นตอนการติดตั้งชุดประกอบแบริ่งลูกกลิ้งแบบกากบาท-จึงเป็นเรื่องง่ายอย่างน่าทึ่ง
คุณสมบัติ
เนื่องจากการจัดเรียงลูกกลิ้งแบบไขว้ แบริ่งลูกกลิ้งแบบไขว้เดี่ยวจึงสามารถรองรับโหลดได้ทุกทิศทาง เมื่อเปรียบเทียบกับตลับลูกปืนทั่วไป ความแข็งแกร่งของมันก็เพิ่มขึ้นเป็น 3 ถึง 4 เท่า
การใช้งาน:
แบริ่งลูกกลิ้งข้ามใช้เป็นหลักใน: ตารางดัชนีแบบหมุนที่มีความแม่นยำสำหรับเครื่องมือกล; เครื่องคว้านแนวตั้งและแนวนอน เครื่องบดแนวตั้ง เครื่องบดพื้นผิวแบบหมุน เครื่องขัดเฟืองขนาดใหญ่- ป้อมปืนและสแครชเรดาร์ กล้องโทรทรรศน์วิทยุและกล้องโทรทรรศน์ขนาดใหญ่ กล้องหมุน; แกนหมุนและเครื่องหล่อแบบต่อเนื่อง ความสูง-ระยะกล้องจุลทรรศน์แบบหมุนมีข้อจำกัด แกนกลางเดือย; รถเข็นหมุน; อุปกรณ์เชื่อม อุปกรณ์จับยึดแบบหมุน หุ่นยนต์อุตสาหกรรม โต๊ะหมุนที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ เครื่องมือมาตรวิทยา และอุปกรณ์การผลิตวงจรรวม
นอกจากนี้ เนื่องจากประสิทธิภาพในการหมุนสูงและการสร้างความร้อนต่ำ แบริ่งลูกกลิ้งแบบไขว้จึงต้องการการใช้จาระบีน้อยที่สุด
