คู่มือการเลือกแบริ่ง

ประเภทโครงสร้างและขนาดของตลับลูกปืนกลิ้งมีความหลากหลาย เพื่อให้อุปกรณ์เครื่องจักรกลเล่นประสิทธิภาพที่คาดหวังเป็นสิ่งสําคัญมากในการเลือกแบริ่งที่เหมาะสมที่สุด

หากต้องการเลือกแบริ่งจําเป็นต้องวิเคราะห์หลายปัจจัย ลําดับทั่วไปมีดังนี้:

(1)เข้าใจสภาพการทํางานของอุปกรณ์เครื่องจักรกลและแบริ่ง, ฯลฯของ

(2)ความต้องการที่ชัดเจนสําหรับแบริ่ง

(3)เลือกประเภทของแบริ่ง

(4)เลือกการกําหนดค่าแบริ่ง

(5)เลือกขนาดแบริ่ง

(6)เลือกข้อกําหนดแบริ่ง

(7)วิธีการติดตั้งของแบริ่งที่เลือก

ตําแหน่งของแบริ่งสภาพการทํางานและสภาพแวดล้อมเป็นข้อกําหนดเบื้องต้นสําหรับการเลือกแบริ่งที่เหมาะสม สําหรับเรื่องนี้จําเป็นต้องได้รับข้อมูลและข้อมูลต่อไปนี้:

(1)ฟังก์ชั่นและโครงสร้างของอุปกรณ์เครื่องจักรกล

(2)ที่จะใช้แบริ่ง

(3)แบกโหลด( ขนาด, ทิศทาง)

(4)ความเร็วในการหมุน

(5)การสั่นสะเทือนและแรงกระแทก

(6)อุณหภูมิแบริ่ง( อุณหภูมิโดยรอบ, อุณหภูมิที่เพิ่มขึ้น)

(7)บรรยากาศโดยรอบ( กัดกร่อน, ทําความสะอาด, หล่อลื่น)

วิธีการเลือกประเภทแบริ่งสําหรับเครื่องของคุณ?

เมื่อเลือกประเภทแบริ่งสิ่งสําคัญคือต้องเข้าใจสภาพการทํางานของแบริ่งอย่างเต็มที่ ตารางต่อไปนี้แสดงรายการการวิเคราะห์หลัก:

วิธีการเลือกการกําหนดค่าแบริ่งที่ถูกต้องสําหรับเครื่องของคุณ?

ประเภทของเครื่องจักรแตกต่างกันเงื่อนไขการให้บริการของแบริ่งจะแตกต่างกันและความต้องการประสิทธิภาพก็แตกต่างกัน โดยทั่วไปแล้วมีแบริ่งมากกว่าสองตัวที่จะใช้กับเพลา

เพื่ออํานวยความสะดวกในการวางตําแหน่งตามแนวแกนแบริ่งส่วนใหญ่จะใช้เป็นตลับลูกปืนปลายคงที่และส่วนที่เหลือจะใช้เป็นตลับลูกปืนแบบลอยตัว ตารางต่อไปนี้แสดงรายการทางเลือกของโครงสร้างแบริ่งปลายคงที่และปลายลอย

วิธีการเลือกประเภทแบริ่งตามการใช้งานในอุตสาหกรรมที่แตกต่างกัน?

1.เลือกแบริ่งสําหรับเครื่องมือเครื่องจักร:

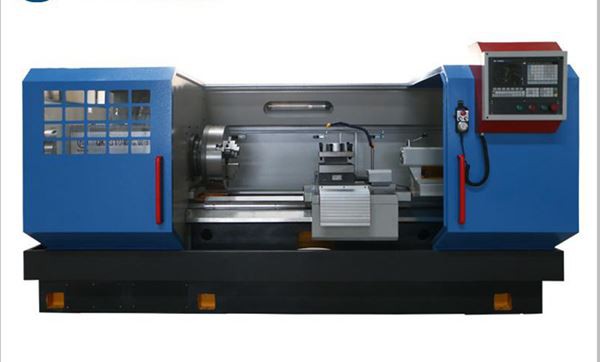

เครื่องกลึงเกลียวท่อ CNC

เครื่องกลึงซีเอ็นซี

เครื่องกัดซีเอ็นซี

ศูนย์กลึงซีเอ็นซี

เครื่องบด

ฯลฯ

สําหรับแบริ่งแกนหมุนเครื่องมือเครื่องจักรที่มีความแม่นยําเกรดความแม่นยําควรดีกว่า P5 ดีกว่าในเกรด P4 เกรด P2 ประเภทแบริ่งต่อไปนี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องมือเครื่องจักร:

1）ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมเป็นแบริ่งการแปลงของตลับลูกปืนเม็ดกลมร่องลึก พวกเขาโดดเด่นด้วยความเร็วในการหมุนสูงซึ่งสามารถแบกภาระในแนวรัศมีและโหลดตามแนวแกนในเวลาเดียวกันและยังสามารถรับภาระตามแนวแกนบริสุทธิ์ ความสามารถในการรับน้ําหนักตามแนวแกนจะถูกกําหนดโดยมุมสัมผัสและเพิ่มขึ้นเมื่อเพิ่มมุมสัมผัส

ข้อดีของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม:

1.โครงสร้างที่เรียบง่าย;

2.ความเร็วในการหมุนค่อนข้างสูง;

3.แรงเสียดทานแรงบิดมีขนาดค่อนข้างเล็ก;

4.มันสามารถแบกโหลดรัศมีและแกนในเวลาเดียวกัน;

5.มิติภายนอกเดียวกันมีขนาดใหญ่กว่าแบบไดนามิกและคงความจุโหลดของร่องลึกลูกปืน;

6.ความถูกต้องการหมุนสูงและเสียงรบกวนต่ําของ

2)nnแบริ่งลูกกลิ้งทรงกระบอก:

แบริ่งลูกกลิ้งทรงกระบอก NN เป็นแบริ่งชนิดแยกได้หนึ่งตัวและง่ายต่อการประกอบและถอดแยกชิ้นส่วน ข้อดีของแบริ่งลูกกลิ้งทรงกระบอกสองแถวคือความแข็งสูงและความแม่นยําสูงดังนั้นพวกเขามักจะใช้เป็นแบริ่งเพลาหลักของเครื่องมือเครื่องจักรที่มีความแม่นยํา

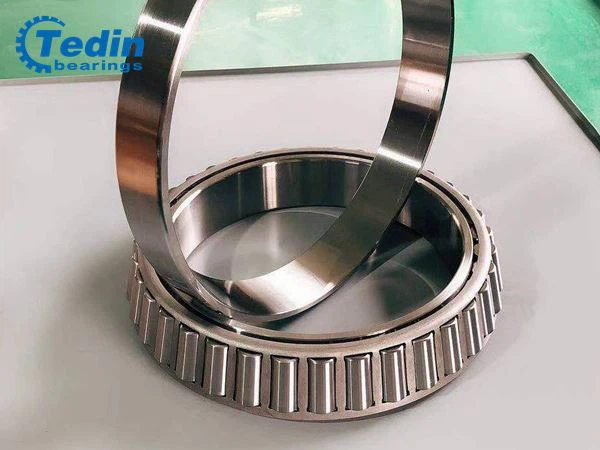

3)แบริ่งลูกกลิ้งเรียว:

แบริ่งลูกกลิ้งเรียวสามารถทนต่อแรงในแนวรัศมีและแนวแกนรวมกันตามทิศทางรัศมี ความจุแบริ่งขึ้นอยู่กับมุมสนามแข่งของวงแหวนรอบนอกยิ่งมุมใหญ่ความจุแบริ่งมากขึ้น

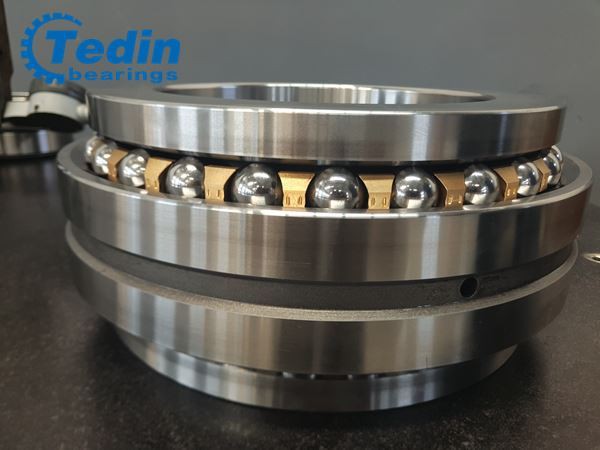

4)สองทิศทางแทงลูกปืน:

ประโยชน์:

ความแม่นยําสูง, ความแข็งแกร่งที่ดี, หล่อลื่นเพียงพอ, ต่ํา- อุณหภูมิเพิ่มขึ้น, ความเร็วสูงและสะดวกถอดชิ้นส่วน.

พวกเขาจะใช้กันอย่างแพร่หลายในแกนหมุนของเครื่องมือเครื่อง แบริ่งนี้สามารถแบกภาระรวมของแรงในแนวรัศมีและตามแนวแกนในเวลาเดียวกันและ จํากัด การกระจัดตามแนวแกนของทั้งสองด้านของเพลา มันมักจะใช้ร่วมกับแบริ่งลูกกลิ้งทรงกระบอกสองแถว NN ซีรี่ส์

2.เลือกแบริ่งสําหรับ

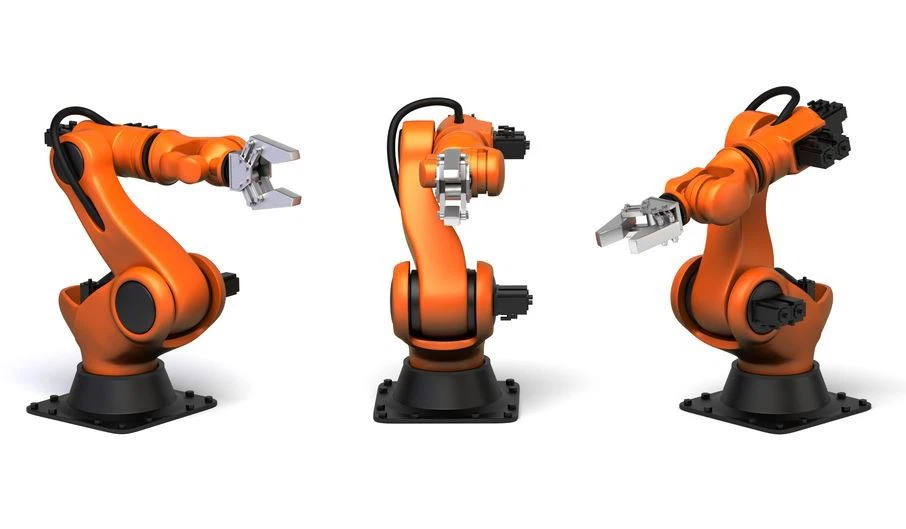

โต๊ะหมุน,  ข้อต่อหุ่นยนต์,

หน่วยหมุน,อุปกรณ์การแพทย์,

เครื่องมือวัด

ประเภทแบริ่งต่อไปนี้ใช้กันอย่างแพร่หลายในตารางโรตารี่ที่มีความแม่นยําและหุ่นยนต์อุตสาหกรรม:

1)ข้ามแบริ่งลูกกลิ้ง:

ความแม่นยําสูง: เกรด P5, P4, P2

ความแข็งแกร่งสูง: แบริ่งชุดนี้มีการโหลดล่วงหน้าของ

โหลดสูง:สามารถทนต่อสอง- ทิศทางโหลดตามแนวแกน, โหลดรัศมี, และช่วงเวลาเอียง

ขนาดเล็ก:ส่วนบาง, พื้นที่- ประหยัดสําหรับเครื่องมือเครื่องของ

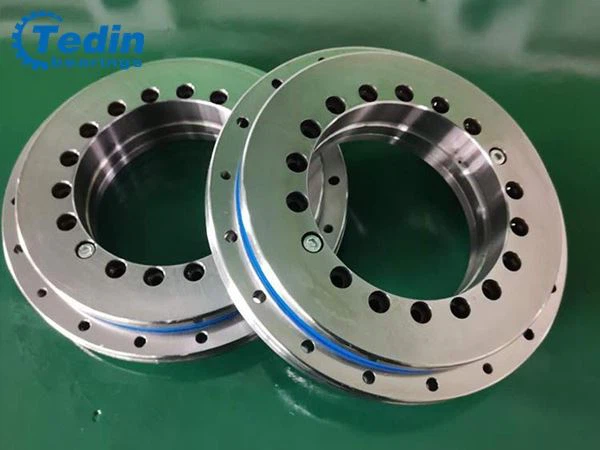

2)yrtแบริ่งหมุน:

โครงสร้างแบริ่งโต๊ะหมุน YRT สามารถรับภาระตามแนวแกนสองทิศทางโหลดรัศมีและช่วงเวลาเอียง

โปรแกรม ประยุกต์:

ตารางหมุนความแม่นยําสูง,

เครื่องกัด,หัวดัชนี,

เครื่องงานอดิเรก

เครื่องมือเครื่องจักรซีเอ็นซี.

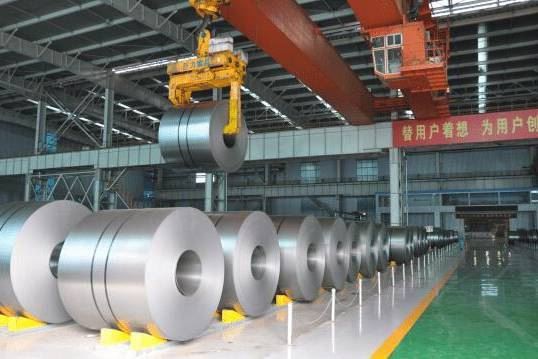

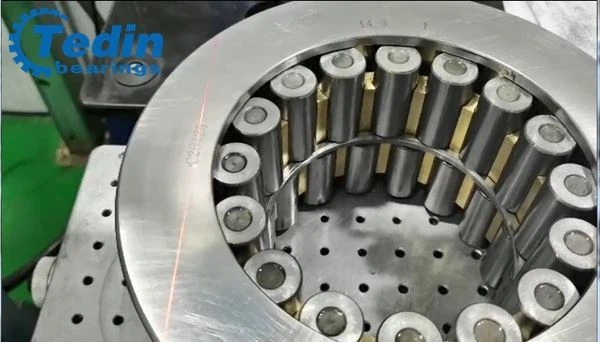

3.เลือกแบริ่งสําหรับอุตสาหกรรมเหล็ก, โรงงานกลิ้ง

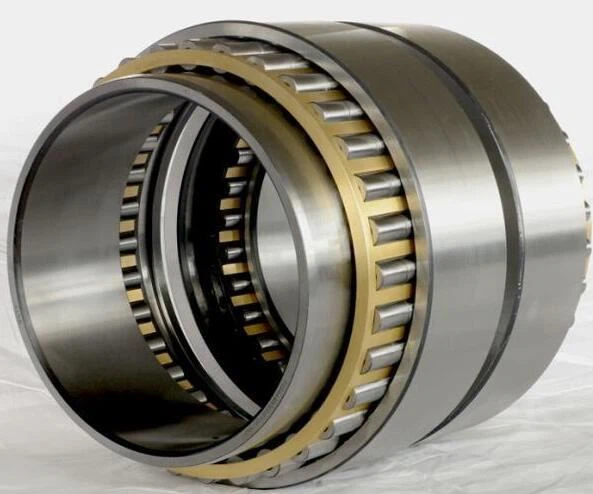

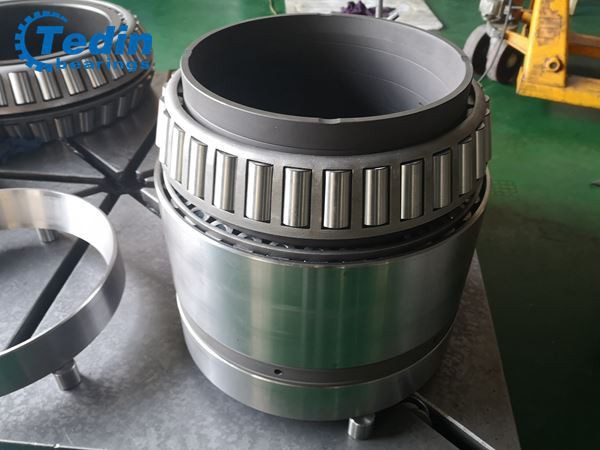

แบริ่งสําหรับโรงงานกลิ้งต้องทนต่อการบรรทุกหนักและการหมุนความเร็วสูงเช่นเดียวกับสภาพแวดล้อมการทํางานที่รุนแรงมาก ในอุตสาหกรรมต่าง ๆ พวกเขาจะใช้ภายใต้เงื่อนไขที่รุนแรงในทุกด้าน ดังนั้นข้อกําหนดสําหรับวัสดุโครงสร้างและความแม่นยําของแบริ่งจึงเข้มงวดมาก ทีดินผลิตแบริ่งลูกกลิ้งเรียวสองแถว,แบริ่งลูกกลิ้งเรียวสี่แถวและแบริ่งลูกกลิ้งทรงกระบอกสี่แถวสําหรับโรงงานแถบร้อนและโรงงานแถบเย็น สําหรับโรงงาน Z-mill หรือโรงงาน Sendzimir,ทีดินผลิตDตลับลูกปืนลูกกลิ้งทรงกระบอกแถว oubleและแบริ่งลูกกลิ้งทรงกระบอกสามแถวสําหรับม้วนสํารอง

ข้อดีของ Tedin:

1.วัสดุความบริสุทธิ์สูง:

เหล็ก DAYE หรือเหล็ก BAOSHAN GCr15SiMn, GCr18Mo, 100CrMo7-4 หรือเหล็ก OVAKO นําเข้า

2.ความแม่นยําสูง:

สําหรับแบริ่งคอม้วนสําหรับโรงงานกลิ้ง: ISO เกรด P5, P4;

สําหรับแบริ่งม้วนสํารองสําหรับ Z-mills: ISO เกรด P4,

ความแตกต่างของความสูงของอินเทอร์เฟซของตลับลูกปืนทั้งหมดบนเพลา≤ 0.005 มม.

ความแตกต่างระหว่างความหนาของผนังของแบริ่งที่อยู่ติดกัน≤ 0.002mm

3.สวมมงกุฎแหวนภายใน, สนามแข่ง& ลูกกลิ้ง:ลูกกลิ้งเรียวของ TRB:พร้อมโปรไฟล์ลอการิทึม,

4.กับโครงสร้างกรงที่ออกแบบมาเป็นพิเศษของ

5.ความสอดคล้องของโปรไฟล์ลูกกลิ้งและขนาด

ลูกกลิ้งเรียวของแถวคู่และแบริ่งลูกกลิ้งเรียวสี่แถวผลิตขึ้นเพื่อความคลาดเคลื่อนมิติและรูปทรงเรขาคณิตที่เหมือนกันจริง สิ่งนี้ให้การกระจายโหลดที่ดีที่สุดลดเสียงรบกวนและการสั่นสะเทือนและช่วยให้สามารถตั้งค่าโหลดล่วงหน้าได้อย่างแม่นยํายิ่งขึ้น

6.ชีวิตความเมื่อยล้าที่ดีขึ้น

7.ลดการสั่นสะเทือนของเสียง

8.โครงสร้างที่กําหนดเองและขนาดที่สามารถใช้ได้

แบริ่งสําหรับม้วนสํารอง:

กรณีทั่วไป:

โรงงานเซนซิเมียร์ (Z-mill):20โรงงานรีดเย็นสูงสําหรับแถบเหล็กของ

ใช้ชนิดแบริ่ง: NNCF3680181X (ชนิดปิดผนึก), NNCF2660168X (ชนิดปิดผนึก)

โรงงานกลิ้งสําหรับประเภทเหล็ก: โลหะผสมเหล็ก, สแตนเลสเหล็ก, ทองแดงเบริลเลียม, ฯลฯของ

โรงงานเซนซิเมียร์ (Z-mill):12โรงงานรีดเย็นสูงสําหรับแถบเหล็กของ

ใช้ชนิดแบริ่ง: NNCF43110205X (ชนิดปิดผนึก), NNCF3680171X (ชนิดปิดผนึก), NNCF3680224X (ชนิดปิดผนึก)

ประเภทเหล็กรีด:เหล็กกล้าคาร์บอน, เหล็กซิลิกอน nonoriented、 เหล็กซิลิกอนที่มุ่งเน้น, ฯลฯ

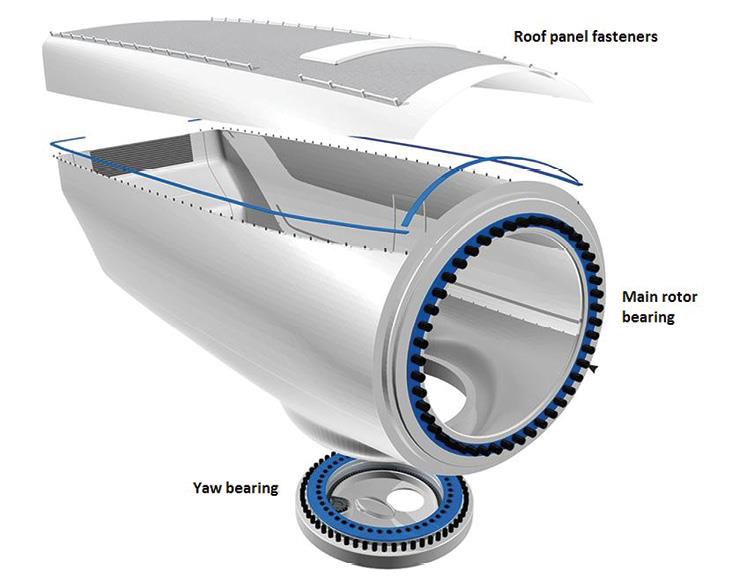

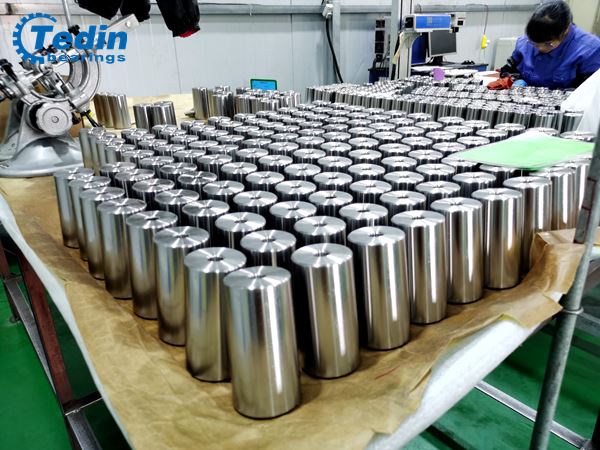

4.เลือกลูกกลิ้งเรียวสําหรับ แบริ่งหลักของกังหันลม

Tedin ผลิตลูกกลิ้งเรียวขนาดใหญ่สําหรับแบริ่งหลักของกังหันลม

ลูกกลิ้งเรียวสําหรับแบริ่งกังหันลม:

(แบริ่งโรเตอร์, แบริ่งเพลาหลักของกังหันลม)

เส้น ผ่า ศูนย์ กลาง:50 มม. - 130 มม;
วัสดุ: 100CrMo7-4, เหล็กชุบแข็งกรณี G20Cr2Ni4A, เหล็ก OVAKO, เหล็ก TIMKEN 3311, เหล็ก TIMKEN 4320;

โปรไฟล์:ประวัติลอการิทึม

การเรียงลําดับขนาดเส้นผ่าศูนย์กลางรูปแบบ:0.003 มม.;

พื้นผิวเสร็จซุปเปอร์:รา 0.2

ลูกกลิ้งเรียวφ 62 x 116mm

ใช้สําหรับกังหันลม 3 เมกะวัตต์

(บนบก)

เส้นผ่าศูนย์กลางปลายขนาดใหญ่: 62.32mm

ความยาว: 116mm

วัสดุ: เหล็กชุบแข็ง

ความแข็ง: HRC 58-62

กรณี- แข็งความลึก: ≥3mm

โปรไฟล์: ประวัติลอการิทึม

ความหยาบผิว: Ra 0.2

รูปแบบเส้นผ่าศูนย์กลาง: 0.003mm

ลูกกลิ้งเรียว 103 * 140 มม

ใช้สําหรับกังหันลม 5 เมกะวัตต์

(นอกชายฝั่ง)

วัสดุ: กรณี- เหล็กชุบแข็ง

ความแข็ง: HRC 59-63

ที่มีประสิทธิภาพกรณี- แข็งความลึก: ≥3.5mm

รูปแบบเส้นผ่าศูนย์กลาง: 0.003mm;

โปรไฟล์: ประวัติลอการิทึม

ความหยาบผิว: Ra 0.2

รายงานการทดสอบฉบับเต็มเราสามารถนําเสนอสําหรับขนาดใหญ่- ขนาดลูกกลิ้งเรียว:

1.ใบรับรองวัสดุ

2.องค์ประกอบทางเคมีผลการตรวจสอบ

3.เมล็ดข้าวขนาดผลการตรวจสอบ

4.รักษาเนื้อหาออสเทนไนต์โครงสร้างจุลภาค

5.ความสะอาด

6.พื้นผิวและความแข็งหลัก

7.กรณีความลึกความแข็ง

8.ndtผลการตรวจสอบ( mt, ut)

9.ลูกกลิ้งรายงานรายละเอียด

10ของรายงานการทดสอบความหยาบ

11.รายงานการทดสอบการเผาไหม้

12.รายงานผลการทดสอบขั้นสุดท้ายเกี่ยวกับมิติ
