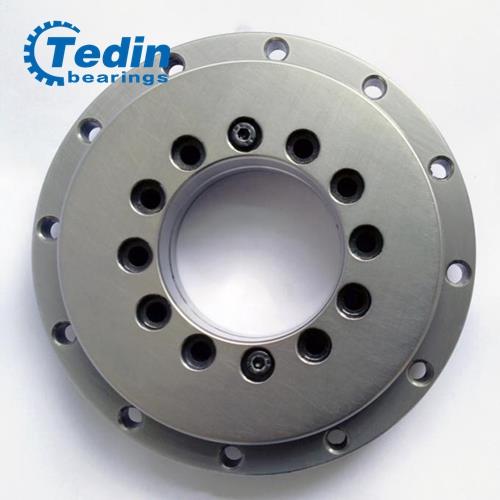

YRT ตลับลูกปืนเม็ดกลมโรตารี่

YRT rotary table bearings

YRT ตลับลูกปืนเม็ดกลมโรตารีเป็นแบริ่งลูกกลิ้งทรงกระบอกแบบแกนกลางและแนวรัศมีรวมทั้งแบริ่งลูกกลิ้งเข็มแรงขับสองตัวและแบริ่งลูกกลิ้งทรงกระบอกเรเดียลพร้อมการรวมกันของพรีโหลดตามแนวแกนและแนวรัศมี เพื่อความสะดวกในการขนส่งและการยึดสกรูสมมาตรสองหรือสามตัวจะถูกขันเข้ากับวงแหวนทั้งสองเพื่อป้องกันไม่ให้ลูกกลิ้งและแหวนเกิดการชนกันซึ่งส่งผลต่อความแม่นยำของตลับลูกปืน

ตลับลูกปืน YRT หล่อลื่นด้วยจาระบีสบู่ลิเธียมคอมเพล็กซ์และสามารถหล่อลื่นผ่านวงแหวนรอบนอกและวงแหวนส่วน L ตลับลูกปืน YRT มาพร้อมกับซีล อุณหภูมิในการทำงานของตลับลูกปืนแบบหมุน: ตลับลูกปืนแบบหมุนเหมาะสำหรับอุณหภูมิในการทำงานตั้งแต่ 30 ° C ถึง 120 ° C

แบริ่งประเภทนี้มีความสามารถในการรับน้ำหนักตามแนวแกนและแนวรัศมีสูง ความแข็งและความแม่นยำสูง เหมาะสำหรับโต๊ะหมุนหัวจับดอกสว่านและหัวกัดรวมทั้งการกำหนดค่าตลับลูกปืนในการวัดและการทดลอง ตลับลูกปืนประเภทนี้ยังมีความต้องการสูงในการจับคู่ชิ้นส่วนอุปกรณ์ ต้องควบคุมแรงบิดในการขันสกรูยึดระหว่างการติดตั้ง

ตลับลูกปืนซีรีย์นี้เหมาะสำหรับการใช้งานที่มีความเร็วต่ำและระยะเวลาการหมุนสั้นและมีความต้องการที่สูงกว่าในเรื่องความแข็งแกร่งและความแม่นยำเช่นโต๊ะทำงานแบบหมุนหัวดรรชนีเป็นต้น

คุณสมบัติของตลับลูกปืน YRT:

ความแม่นยำสูง: แม่นยำด้วยเกรด P4, P2
ความจุสูง: ตลับลูกปืน YRTcansupportaxialload, radialloadandtilting load
ความแข็งสูง: YRTseriesbearingsarewithpreload
ความเร็วสูง: YRTSseriesbearingscanbeappliedinthehighspeedworkingcondition

การติดตั้งแบริ่ง:

1. ใส่แบริ่ง YRT ลงในแบริ่งเฮาส์

2.YRT แบริ่งและแบริ่งเฮาส์มีช่องว่างพอดี

3.ขันสกรูยึดวงแหวนรอบนอกด้วยวิธีไขว้

4. กดตารางหมุนลงบนแบริ่ง YRT

5. อีกด้านหนึ่งของแบริ่ง YRT เชื่อมต่อกับหน้าแปลน

6. ตารางหมุนและแบริ่ง YRT หดพอดี

7. การจัดตำแหน่งหน้าแปลน YRT แบริ่ง、โต๊ะหมุน;

8. ขันสกรูยึดวงแหวนด้านในให้แน่นด้วยวิธีไขว้

9. เชื่อมต่อที่หน้าแปลนและตลับลูกปืนไปยังโต๊ะหมุนด้วยสกรูยึด

YRT แบริ่งแคตตาล็อก:

YRT bearing structure

หมายเลขรุ่น	มิติขอบเขต								พิกัดโหลดพื้นฐาน (KN)				จำกัด ความเร็ว (จาระบี)	น้ำหนัก (กิโลกรัม
	มิติขอบเขต								โหลดตามแนวแกน		โหลดรัศมี
	d	D	H	H1	C	D1	J	J1	ไดนามิก	คงที่	ไดนามิก	คงที่
	หน่วย： มม								Ca	Coa	Cr	คร	รอบ / นาที
YRT50	50	126	30	20	10	105	63	116	38	158	28.5	49.5	440	1.6
YRT80	80	146	35	23.35	12	130	92	138	56	255	42.5	100	530	2.4
YRT100	100	185	38	25	12	160	112	170	76.5	415	47.5	120	430	4
YRT120	120	210	40	26	12	184	135	195	102	540	52	143	340	5.3
YRT150	150	240	40	26	12	214	165	225	112	630	56	170	320	6.2
YRT180	180	280	43	29	15	244	194	260	118	710	69.5	200	280	7.7
YRT200	200	300	45	30	15	274	215	285	120	765	81.5	220	260	9.7
YRT260	260	385	55	36.5	18	345	280	365	160	1060	93	290	200	18.3
YRT325	325	450	60	40	20	415	342	430	275	1930	120	345	170	25
YRT395	395	525	65	42.5	20	486	415	505	300	2280	186	655	140	33
YRT460	460	600	70	46	22	560	482	580	355	2800	200	765	120	45
YRT580	580	750	90	60	30	700	610	720	490	4250	228	965	80	89
YRT650	650	870	122	78	34	800	680	830	1040	8000	490	1800	65	170
YRT850	850	1095	124	80.5	37	1018	890	1055	1000	8650	455	1730	50	253
YRT950	950	1200	132	86	40	1130	990	1160	1290	11400	530	2040	40	312
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	1380	12000	620	2650	39	375

หมายเลขรุ่น	ซ่อมรู								สนาม	แรงขัน	แรงบิดเสียดทาน	ความแม่นยำในการหมุน
	รูของวงแหวนด้านในรูของวงแหวนด้านใน
	ซ่อมรู				ซ่อมรู		เจาะรูเกลียว
	d1	d2	a	ปริมาณ	d3	ปริมาณ	G	ปริมาณ	xt	นาโนเมตร	นาโนเมตร	น
	มม			ปริมาณ	มม	ปริมาณ	G	ปริมาณ	ปริมาณ xt	นาโนเมตร	นาโนเมตร	น
YRT50	5.6	—	—	12	5.6	12	—	—	12x30°	8.5	2.5	2
YRT80	5.6	10	4	12	4.6	12	—	—	12x30°	8.5	3	3
YRT100	5.6	10	5.4	18	5.6	15	M5	3	18 x 20°	8.5	3	3
YRT120	7	11	6.2	24	7	21	M8	3	24 x 15°	14	7	3
YRT150	7	11	6.2	36	7	33	M8	3	36x10°	14	10	3
YRT180	7	11	6.2	48	7	45	M8	3	48x7.5°	14	12	4
YRT200	7	11	6.2	48	7	45	M8	3	48x7.5°	14	14	4
YRT260	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	20	6
YRT325	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	40	6
YRT395	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	55	6
YRT460	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	70	6
YRT580	11.4	18	11	48	11.4	42	M12	6	48x7.5°	68	140	10
YRT650	14	20	13	48	14	42	M12	6	48x7.5°	116	200	10
YRT850	18	26	17	60	18	54	M16	6	60x6°	284	300	12
YRT950	18	26	17	60	18	54	M16	6	60x6°	284	600	12
YRT1030	18	26	17	72	18	66	M16	6	72x5°	284	800	12
